Vzdáleně ovládaný přepínač 8x 230V

Při vzdáleném ovládání radioamatérského vybavení velmi brzy zjistíme, že žádný počet výstupů není dost velký. Vždy máme nedostatek ovládaných výstupů.

Tentokrát jsem potřeboval výstupy pro ovládání spotřebičů napájených ze síťového napětí 230V. Zvolil jsem reléový modul s osmi relátky. Pro řízení jsem zvolil desku s ESP 8266, Wemos D1 mini. Jelikož jsem svůj drahocenný čas v posledním roce směroval do profesní oblasti, nezbývalo moc času se věnovat programování kódu od píky. Proto jsem zvolil SW Tasmota, který řeší vše co potřebuju a jako bonus umožňuje napojení na MQTT broker a  zobrazování/ovládání  např. přes Node-Red – bude-li to třeba. Podrobné informace o projektu Tasmota lze nalézt tady: https://tasmota.github.io/docs/.

Pak už to bylo jen o 3D tisku a kompletaci.

Výroba motivu PCB pomocí laseru

Při výrobě plošných spojů jsem začal využívat dlouholetého pomocníka – gravírovací laser. Jedná se o běžně dostupný model z Ebay nebo Aliexpressu. Deklarovaný výkon laserové diody je 3W.

Maximální plocha, kterou laser obsáhne je 8×8 cm, což pro menší desky postačuje. Princip výroby motivu PCB spočívá v nanesení matné barvy, která je následně laserem v daných místech spálena. S výběrem barvy to bylo trochu komplikovanější. Dost dlouho jsem hledal tu správnou, která na mědi drží, rychle schne a hlavně se dá „spálit“ a spálené zbytky odstranit. (Pokračování textu…)

Oprava nabíjení Baofengu UV5R

Poté, co u mé UV5Rky začalo zlobit nabíjení, jsem byl nucen zjednat nápravu. Problém byl v nabíjecím integrovaném obvodu. Proto jsem zvolil radikální řešení, spočívající ve výměně celé nabíjecí elektroniky a to za tuto http://www.ebay.com/itm/5A-Lithium-Charger-CV-CC-buck-Step-down-Power-Supply-Module-LED-Driver-New-Z2/171907199469 . Původní plošný spoj jsem poněkud „zredukoval“ štípačkami a na uvolněné místo vložil novou elektroniku. Přidal jsem jednu LED signalizační diodu, jelikož původní zapojení využívalo dvoubarevnou LED. Nastavil jsem výstupní parametry na 8,4 V a 400 mA a oprava byla hotova. Jako bonus jsem získal možnost připojit do nabíjecího stojánku nabíjecí napětí až do výše cca 36 V. Velice užitečné pokud nabíjím v autě. Pak mohu připojit nabíječku přímo na napětí v autě bez redukce na 10 V. (Pokračování textu…)

Odrušení spínaného zdroje aneb zase ty internety

Během minulého roku se situace s rušením na sídlišti výrazně zhoršila. Již není téměř možné najít KV frekvenci, kde by se dalo poslouchat. Širokopásmové rušení je téměř všude. Na pásmo 80m se vyskytují zázněje každých 70kHz v síle S9+30. Na pásmu 160m S9+20 po celém pásmu. Na vyšších pásmech střídavě od S7 do S9+10. Od léta 2017 se zhoršila situace i na pásmu 40m. Objevilo se trvalé chrčivé rušení o síle S9+10. Po orientačním  zaměření pomocí MLA antény jsem došel k závěru, že pochází od místního poskytovatele internetu, který má svou primární technologii ve vedlejším domě (30 metrů daleko). Po zavolání na odrušovací službu ČTÚ přijeli technici a začali měřit. Dle jejich měření to vypadalo na trošku jiný směr. Několikrát objížděli celé sídliště, ale bez velkého úspěchu – září tady skoro vše. Pak mi pomohla náhoda – plánovaná noční odstávka technologie internetového poskytovatele. A hle, během odstávky rušení pokleslo na S5-S7. Bylo jasno. Telefonát na ČTÚ, kontaktování poskytovatele, vše se dalo o pohybu. Naplánovali jsme hledání zdroje rušení na brzkou hodinu po půlnoci. Postupným vypínáním jednotlivých zařízení, jsme došli k závěru, že to vypadá na napájecí zdroje k pojítkům Alcoma. Proto jsem vyrobil dva filtry pro vřazení za zdroj do napájecí dvojlinky. Změřený útlum v pásmu KV je vidět ve fotkách – 40dB. Po vřazení filtrů rušení pokleslo. Při proměření dalšího (náhradního) zdroje, jsem došel k závěru, že se jedná pravděpodobně o problém konkrétních kusů, protože tento náhradní zdroj neruší. Jedná se o zdroje Alcoma ALC01 4801, které vyrábí slovenská firma Imco Power. (Pokračování textu…)

Regulovatelný napájecí zdroj

Můj velmi letitý regulovatelný zdroj, stavěný ještě za dob studií, již začal vykazovat stařecké nemoci a tak jsem se rozhodl vyrobit nový zdroj.

Požadavky byly: napětí od 3V do cca 15V, proud do cca 4 až 5 A, proudová pojistka – resp. nastavitelné proudové omezení, nastavitelné výstupní napětí, měření napětí a proudu.

 Ve sklepě jsem našel kovovou krabičku od nějakého vyřazeného síťového switche, nepoužívaný napájecí adaptér z notebooku a malý hliníkový chladič. Na ebay jsem objednal step-down modul s proudovou pojistkou a  malý LED měřáček napětí a proudu. Pár drobností, jako potenciometry a knoflíky, se našlo v zásobách.

 Vše jsem vměstnal do zmíněné krabice od switche a výsledek můžete vidět na fotkách.

(Pokračování textu…)

Silvestrovská hitparáda

V televizi, jako každý rok, nic ke koukání a tak jsem si řekl, že vyženu pavouky ze zařízení. Na pásmech celkem klid, jen nějaké evropské stanice. Tak jsem dostal chuť, si nějakou „nezávazně“ ulovit malým výkonem. A abych se nemusel moc snažit, začal jsem volat výzvu na 30 metrech do vertikálu GP7DX a čekal, co se „uloví“. Chytlo se pár blízkých stanic do 1000 km.

Když tu náhle: VK5DG a vzápětí VK3AUQ.

Letmý pohled na wattmetr mě ujistil, že to stálo za to. Ručička se sotva plazila někde kolem hodnoty 2 W. Po deseti minutách bylo dokonáno a opět se rozhostilo ticho, jen sem a tam nějaká evropská stanice.

vk3auq

Výroba desek plošných spojů přenosem toneru

Výroba desek plošných spojů je velmi častá činnost, pokud se zabýváme navrhováním elektronických obvodů. Já se zmíním o metodě, která se mi osvědčila ze všech nejvíce, tedy pokud se bavíme o kusové výrobě a minimálních nákladech na výrobu. Je to metoda přenosu toneru z laserových tiskáren.

Princip spočívá v přežehlení motivu z vhodného papíru na budoucí desku plošného spoje.

V bodech:

  1. Vytvoříme motiv budoucí DPS v nějakém programu (např. EasyEDA – www.easyeda.com).
  2. Vytiskneme motiv v zrcadlovém zobrazení na vhodný papír – někomu se osvědčily barevné lepící papíry (tiskne se na stranu lepidla), mě se osvědčily velmi hladké tenké křídové papíry. Důležité je, aby se toner po namočení papíru odloupnul (lepidlo rozpustilo a papír rozmočil). Pro úsporu vhodného papíru je možné potřebný kousek nalepit na běžný papír v místě tisku a projet tiskárnou ještě jednou. Máme-li tu možnost, nastavíme tiskárnu při tisku na maximální sytost toneru.
  3. Očistíme měď na desce, např. práškem na nádobí a důkladně odmastíme!
  4. Přiložíme vytištěný motiv tonerem na měděnou vrstvu desky. Položíme na prkénko tak, aby papír s motivem byl dole (toner směřoval nahoru), deska byla mědí dolů, na vrchu pak běžný papír kvůli ochraně desky a žehličky.
  5. Nahřejeme žehličku (vypnout napařování!!!) a přiložíme ji na vrchní krycí papír po dobu cca 1 minuty. Stačí lehký přítlak.
  6. Potom celou sestavu s deskou otočíme, překryjeme z druhé strany dalším krycím papírem a důkladně prohřejeme špičkou žehličky se silnějším přítlakem i z druhé strany. Pozor ať se nespálí krycí papír. Prohříváme také cca 1 minutu.
  7. Necháme desku vychladnout, sundáme krycí papíry a dáme odmočit do vody. Pokud jsme použili vhodný papír na vytištění toneru, měl by jít po pár minutách (10-15) volně sloupnout. Zbytky papíru stačí rukou odrbat.
  8. A můžeme leptat metodou, kterou jsme zvyklí.

(Pokračování textu…)

Jednoduchý stereofonní audio zesilovač k PC

DSC_0941U svého počítače v hamovně používám již letité reproduktory z automobilu – tuším z nějakého Favorita či podobně. A jak doba pokročila, výrobci počítačů začali šetřit už i na výkonových zesilovačích u zvukových karet. Takže jsem se potýkal s problémem nedostatečného výstupního výkonu integrované zvukové karty v počítači. Hledal jsem co nejjednoduší řešení a také jsem jedno nalezl, jak jinak než na Ebay. Oním „zázrakem“ je integrovaný obvod PAM8403, osazený na DPS a dostupný např. tady www.ebay.com.

Zesilovač pracuje ve třídě D a je navržen pro napájení 5V. Výstupní výkon 2x 3W. Abych nemusel řešit další zdroj napájení, zvolil napájení přímo z USB portu a proto jsem byl naopak nucen řešit některé problémy s tím související. V první řadě není možné využívat naplno výstupní výkon, který je modul schopen poskytnout z důvodu omezeného výstupního proudu USB portu – ukázalo se jako nepodstatné, viz. dále. Dalším problémem bylo pronikání impulzního rušení z USB portu do výstupního audio signálu. Toto rušení jsem potlačil jednak přidáním elytu na výrobcem připravené místo na DPS a hlavně připojením sériových odporů 50 Ohmů / 2W ke každému reproduktoru. Docílil jsem tím jednak razantního potlačení slyšitelného rušení a jednak snížení zesílení celého zapojení, kdy bez této úpravy nebylo možné, pro velké zesílení, dostatečně jemně regulovat hlasitost reproduktorů pomocí ovladače hlasitosti ve Windows. Regulace byla moc ostrá. Touto úpravou jsem upravil průběh zesílení, omezil rušení a omezil taktéž odběr proudu z USB portu.

Při zapojování reproduktorů pozor na to, že země reproduktorů se nesmí spojit!

PAM8403

Spínaný step down DC/DC konvertor

stepdowndcdcNa ebay.com lze pořídit velmi levně step down DC/DC měnič, který je možné velmi jemně nastavit na požadované výstupní napětí. Pořizovací cena se pohybuje kolem 1 $, včetně poštovného.

Zatím jsem pořídil kolem deseti kusů a všechny fungovaly bez problémů. Při větším zatížení než cca 1-1,5 A je nutné použít přídavný chladič. Osvědčilo se mi přilepit malý hliníkový chladič na opačnou stranu plošného spoje než jsou součástky.

Uváděné parametry:

Input voltage: 4V-35V
Output voltage: 1.23V-30V
Input current: 3A(maximum)
Conversion efficiency: 92%(highest)
Switching frequency: 150KHz
Output ripple: 30mA9maxmum)
Load regulation: ±0.5%
Voltage regulation: ±2.5%
Work temperature: -40℃- +85℃.





Upravená eQSL Download Utility pro stahování eQSL lístků

eQSLDownloadDnes vás seznámím s utilitkou pro stahování eQSL lístků. Pomocí této utilitky je možné stáhnout elektronické QSL lístky ze serveru eqsl.cc. Nejedná se o stažení soupisu doručených lístků, ale o stažení vlastních obrázkových QSL lítků. Tuto utilitku jsem objevil v průběhu roku 2012. Bohužel došlo na serveru eqsl.cc ke změně struktury html stránek a utilitka již nebyla funkční. Rozhodl jsem se proto podívat do zdrojového kódu a po pár dnech jsem již měl funkční opravenou verzi, kterou jsem zaslal  zpět Stephenovi a ten opravenou verzi zveřejnil na jeho webu. Utilitka funguje vcelku dobře a nedovedu si představit, jak bych bez ní stahoval všechny eQSL lístky jeden za druhým ručně.

(Pokračování textu…)

Stratocaching

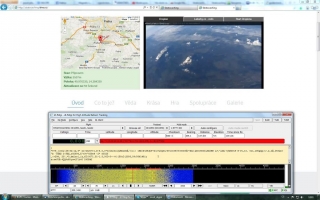

Několik obrázkových postřehů ze sobotního letu Dropionu (http://stratocaching.idnes.cz).

Ukázka komunikačního rámce:

$$$$OK1OMX,1008,09:49:51,49.939129,14.239902<09742,050,1.37,-4.0,08*17DF

(Pokračování textu…)

Zkalibrovaný proměnný kondenzátor

Pro usnadnění měření a testování jsem si vyrobil cejchovaný proměnný kondenzátor. Jako základ jsem zvolil běžný vzduchový ladicí kondenzátor s převodem pro jemnější nastavování. Dále jsem sestavu doplnil o třípolohový přepínač a pevný keramický kondenzátor. Všechno jsem napasoval do plastové krabičky z GESu a doplnil ovládacím knoflíkem se stupnicí a BNC konektorem.

Ve středové  poloze přepínače je připojena jen polovina proměnného kondenzátoru, v první poloze se připojí i druhá sekce a ve druhé poloze se k první sekci připojí pevný kondenzátor. V uvedeném zapojení jsem dosáhl rozsahu 16 – 964 pF, ve třech překrývajících se podrozsazích. Vzhledem k použitému převodu v kondenzátoru je nastavení hodnot kondenzátoru celkem jednoduché a spolehlivé.

Abych mohl odečítat nebo nastavovat přesné hodnoty kapacit, nechal jsem si od Zdeňka, OK1AG změřit na můstku hodnoty kapacit v jednotlivých polohách a ze změřených hodnot sestavil převodní tabulku. Tuto tabulku jsem umístil na zadní stranu krabičky, jak je vidět z fotografii. Nyní již není problém změřit vhodnou metodou indukčnosti nebo kondenzátory, případně připojit tento kondenzátor přímo do obvodu a po nastavení odečíst výslednou hodnotu kapacity.

Deník DL2NBU (UKWTEST) pod Windows

Již dlouhá léta používáme v radioklubu pro VHF/UHF závody deník od DL2NBU. Bohužel tento deník pamatuje ještě prostředí MS-DOS a v operačních systémech WinXP a Win7 buď vůbec neběží nebo jsou velké problémy s generováním/čtením správného času. Proto jsem věnoval trochu času hledání vhodného řešení, jak tento deník i nadále provozovat pod zmíněnými operačními systémy. Volba padla na velmi rozšířený dosovský emulátor DosBox. Po několika hodinách testování jsem došel k uspokojivě funkční  konfiguraci. V následujících několika málo krocích popíšu postup, jak to celé zprovoznit:

1) Stáhnout emulátor DosBox ze stránek – www.dosbox.com a nainstalovat.

2)  Po instalaci zaměnit konfigurační soubor v umístění „%userprofile%\Local Settings\Data aplikací\DOSBox“ souborem z následujícího komprimovaného archivu  dosbox-0.74 – nutno rozbalit.

3) Nakopírovat  deník DL2NBU do umístění „c:\DL2NBU“

4) Spustit DosBox pomocí zástupce na ploše, vytvořeného při instalaci DosBoxu.



Deník DL2NBU ve verzi 4.12 můžete stáhnout tady: DL2NBU (archiv obsahuje i program VKVUTIL od OK1EE, sloužící pro zpracování výsledků).

Konfigurační soubor pro DosBox je určen pro verzi 0.74. Pro jinou verzi DosBoxu bude potřeba udělat patřičné úpravy (minimálně v názvu konfiguračního souboru).
